概述

spring MVC主要由DispatcherServlet、处理器映射、处理器(控制器)、视图解析器、视图组成。他的两个核心是:

处理器映射： 选择使用哪个控制器来处理请求。
视图解析器： 选择结果应该如何渲染。

运行原理

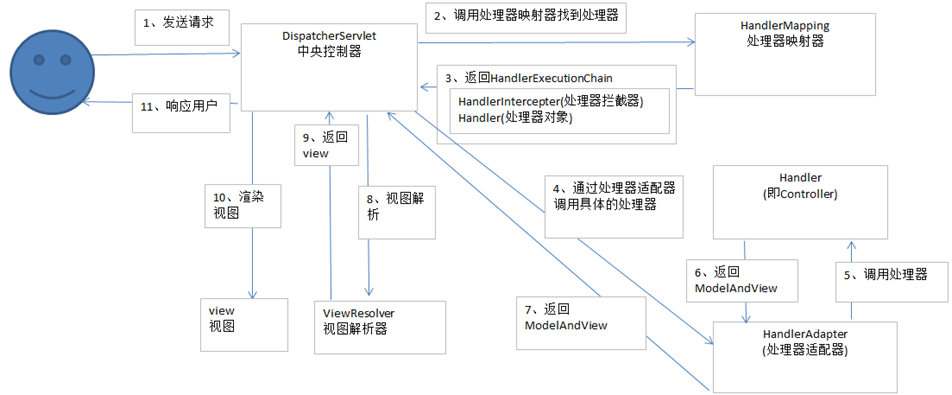

下图是在Spring官网开发手册上找到的，它清晰的诠释了Spring MVC的运行原理

①客户端的所有请求都交给前端控制器DispatcherServlet来处理，它会负责调用系统的其他模块来真正处理用户的请求。

② DispatcherServlet收到请求后，将根据请求的信息（包括URL、HTTP协议方法、请求头、请求参数、Cookie等）以及HandlerMapping的配置找到处理该请求的Handler（任何一个对象都可以作为请求的Handler）。

③在这个地方Spring会通过HandlerAdapter对该处理器进行封装。

④ HandlerAdapter是一个适配器，它用统一的接口对各种Handler中的方法进行调用。

⑤ Handler完成对用户请求的处理后，会返回一个ModelAndView对象给DispatcherServlet，ModelAndView顾名思义，包含了数据模型以及相应的视图的信息。

⑥ ModelAndView的视图是逻辑视图，DispatcherServlet还要借助ViewResolver完成从逻辑视图到真实视图对象的解析工作。⑦ 当得到真正的视图对象后，DispatcherServlet会利用视图对象对模型数据进行渲染。

⑧ 客户端得到响应，可能是一个普通的HTML页面，也可以是XML或JSON字符串，还可以是一张图片或者一个PDF文件。

接口的解释

接口名称	功能
DispatcherServlet	Spring提供的前端控制器，客户端的所有请求都由DispatcherServlet负责分发，当然在DispatcherServlet分发之前，还需要一个匹配请求的过程，这个由HandlerMapping来完成。
HandlerMapping	完成客户端请求到Controller映射的工作
Controller	用于处理用户请求，返回处理结果
ViewResolver	Web应用中查找View对象，从而将相应结果渲染给客户端

DispatcherServlet：

是整个Spring MVC的核心。它负责接收HTTP请求组织协调Spring MVC的各个组成部分。

其主要工作有以下三项：

截获符合特定格式的URL请求。
初始化DispatcherServlet上下文对应WebApplicationContext，并将其与业务层、持久化层的WebApplicationContext建立关联。
初始化Spring MVC的各个组成组件，并装配到DispatcherServlet中。

SpringMVC启动流程

前置知识

大家都知道，我们在使用spring mvc时通常会在web.xml文件中做如下配置：

web.xml

<?xml version="1.0" encoding="UTF-8"?>
<web-app version="3.0" xmlns="http://java.sun.com/xml/ns/javaee"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="http://java.sun.com/xml/ns/javaee http://java.sun.com/xml/ns/javaee/web-app_3_0.xsd">


    <!-- 上下文参数，在监听器中被使用 -->
    <context-param>
        <param-name>contextConfigLocation</param-name>
        <param-value>
            classpath:applicationContext.xml
        </param-value>
    </context-param>


    <!-- 监听器配置 -->
    <listener>
        <listener-class>org.springframework.web.context.ContextLoaderListener</listener-class>
    </listener>

    <!-- 前端控制器配置 -->
    <servlet>
        <servlet-name>dispatcher</servlet-name>
        <servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>
        <init-param>
            <param-name>contextConfigLocation</param-name>
            <param-value>classpath:applicationContext-mvc.xml</param-value>
        </init-param>
        <load-on-startup>1</load-on-startup>
    </servlet>
    <servlet-mapping>
        <servlet-name>dispatcher</servlet-name>
        <url-pattern>/</url-pattern>
    </servlet-mapping>

</web-app>

上面的配置总结起来有几点内容，分别是：

1、配置Spring Web上下文监听器，该监听器同时是Spring mvc启动的入口，至于为什么，后面第二节将会讲到
2、前端控制器DispatcherServlet,该控制器是Spring mvc处理各种请求的入口及处理器

当我们将spring mvc应用部署到tomcat时，当你不配置任何的context-param和listener参数,只配置一个DispatcherServlet时，那么tomcat在启动的时候是不会初始化spring web上下文的，换句话说，tomcat是不会初始化spring框架的，因为你并没有告诉它们spring的配置文件放在什么地方，以及怎么去加载。所以listener监听器帮了我们这个忙，那么为什么配置监听器之后就可以告诉tomcat怎么去加载呢？因为listener是实现了servlet技术规范的监听器组件，tomcat在启动时会先加载web.xml中是否有servlet监听器存在，有则启动它们。ContextLoaderListener是spring框架对servlet监听器的一个封装，本质上还是一个servlet监听器，所以会被执行，但由于ContextLoaderListener源码中是基于contextConfigLocation和contextClass两个配置参数去加载相应配置的，因此就有了我们配置的context-param参数了，servlet标签里的初始化参数也是同样的道理，即告诉web服务器在启动的同时把spring web上下文（WebApplicationContext）也给初始化了。

上面讲了下tomcat加载spring mvc应用的大致流程，接下来将从源码入手分析启动原理。

Spring MVC web 上下文启动源码分析

假设现在我们把上面web.xml文件中的<load-on-startup>1</load-on-startup>给去掉，那么默认tomcat启动时只会初始化spring web上下文，也就是说只会加载到applicationContext.xml这个文件，对于applicationContext-mvc.xml这个配置文件是加载不到的，<load-on-startup>1</load-on-startup>的意思就是让DispatcherServlet延迟到使用的时候(也就是处理请求的时候)再做初始化。

我们已经知道spring web是基于servlet标准去封装的，那么很明显，servlet怎么初始化，WebApplicationContextweb上下文就应该怎么初始化。我们先看看ContextLoaderListener的源码是怎样的。

public class ContextLoaderListener extends ContextLoader implements ServletContextListener {
    // 初始化方法
    @Override
    public void contextInitialized(ServletContextEvent event) {
        initWebApplicationContext(event.getServletContext());
    }
    // 销毁方法
    @Override
    public void contextDestroyed(ServletContextEvent event) {
        closeWebApplicationContext(event.getServletContext());
        ContextCleanupListener.cleanupAttributes(event.getServletContext());
    }
}

ContextLoaderListener类实现了ServletContextListener，本质上是一个servlet监听器，tomcat将会优先加载servlet监听器组件，并调用contextInitialized方法,在contextInitialized方法中调用initWebApplicationContext方法初始化Spring web上下文，看到这焕然大悟，原来Spring mvc的入口就在这里，哈哈~赶紧跟进去initWebApplicationContext方法看看吧！

initWebApplicationContext()方法：

// 创建web上下文，默认是XmlWebApplicationContext
if (this.context == null) {
    this.context = createWebApplicationContext(servletContext);
}

if (this.context instanceof ConfigurableWebApplicationContext) {
    ConfigurableWebApplicationContext cwac = (ConfigurableWebApplicationContext) this.context;
    // 如果该容器还没有刷新过
    if (!cwac.isActive()) {
        if (cwac.getParent() == null) {
            ApplicationContext parent = loadParentContext(servletContext);
            cwac.setParent(parent);
        }
        // 配置并刷新容器
        configureAndRefreshWebApplicationContext(cwac, servletContext);
    }
}

上面的方法只做了两件事：

1、如果spring web容器还没有创建，那么就创建一个全新的spring web容器，并且该容器为root根容器，下面第三节讲到的servlet spring web容器是在此根容器上创建起来的
2、配置并刷新容器

上面代码注释说到默认创建的上下文容器是XmlWebApplicationContext,为什么不是其他web上下文呢？为啥不是下面上下文的任何一种呢？

我们可以跟进去createWebApplicationContext后就可以发现默认是从一个叫ContextLoader.properties文件加载配置的，该文件的内容为：

org.springframework.web.context.WebApplicationContext=org.springframework.web.context.support.XmlWebApplicationContext

具体实现为：

protected Class<?> determineContextClass(ServletContext servletContext) {
    // 自定义上下文，否则就默认创建XmlWebApplicationContext
    String contextClassName = servletContext.getInitParameter(CONTEXT_CLASS_PARAM);
    if (contextClassName != null) {
        try {
            return ClassUtils.forName(contextClassName, ClassUtils.getDefaultClassLoader());
        }
        catch (ClassNotFoundException ex) {
            throw new ApplicationContextException(
                    "Failed to load custom context class [" + contextClassName + "]", ex);
        }
    }
    else {
        // 从属性文件中加载类名，也就是org.springframework.web.context.support.XmlWebApplicationContext
        contextClassName = defaultStrategies.getProperty(WebApplicationContext.class.getName());
        try {
            return ClassUtils.forName(contextClassName, ContextLoader.class.getClassLoader());
        }
        catch (ClassNotFoundException ex) {
            throw new ApplicationContextException(
                    "Failed to load default context class [" + contextClassName + "]", ex);
        }
    }
}

上面可以看出其实我们也可以自定义spring web的上下文的，那么怎么去指定我们自定义的上下文呢？答案是通过在web.xml中指定contextClass参数，因此第一小结结尾时说contextClass参数和contextConfigLocation很重要~~至于contextConfigLocation参数，我们跟进configureAndRefreshWebApplicationContext即可看到，如下图：

总结：

spring mvc启动流程大致就是从一个叫ContextLoaderListener开始的，它是一个servlet监听器，能够被web容器发现并加载，初始化监听器ContextLoaderListener之后，接着就是根据配置如contextConfigLocation和contextClass创建web容器了，如果你不指定contextClass参数值，则默认创建的spring web容器类型为XmlWebApplicationContext,最后一步就是根据你配置的contextConfigLocation文件路径去配置并刷新容器了。

DispatcherServlet控制器的初始化

好了，上面我们简单地分析了Spring mvc容器初始化的源码，我们永远不会忘记，我们默认创建的容器类型为XmlWebApplicationContext,当然我们也不会忘记，在web.xml中，我们还有一个重要的配置，那就是DispatcherServlet。下面我们就来分析下DispatcherServlet的初始化过程。

DispatcherServlet，就是一个servlet，一个用来处理request请求的servlet，它是spring mvc的核心，所有的请求都经过它，并由它指定后续操作该怎么执行，咋一看像一扇门，因此我管它叫“闸门”。在我们继续之前，我们应该共同遵守一个常识，那就是——-无论是监听器还是servlet，都是servlet规范组件，web服务器都可以发现并加载它们。

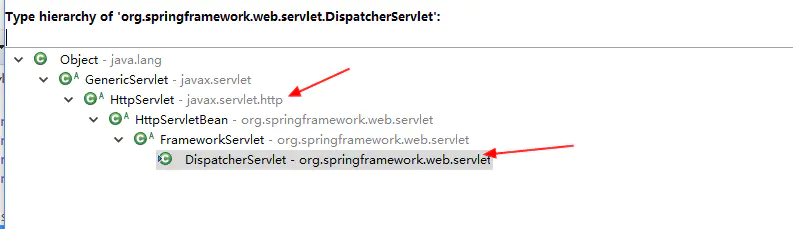

下面我们先看看DispatcherServlet的继承关系：

看到这我们是不是一目了然了，DispatcherServlet继承了HttpServlet这个类，HttpServlet是servlet技术规范中专门用于处理http请求的servlet，这就不难解释为什么spring mvc会将DispatcherServlet作为统一请求入口了。

因为一个servlet的生命周期是init()->service()->destory()，那么DispatcherServlet怎么初始化呢？看上面的继承图，我们进到HttpServletBean去看看。

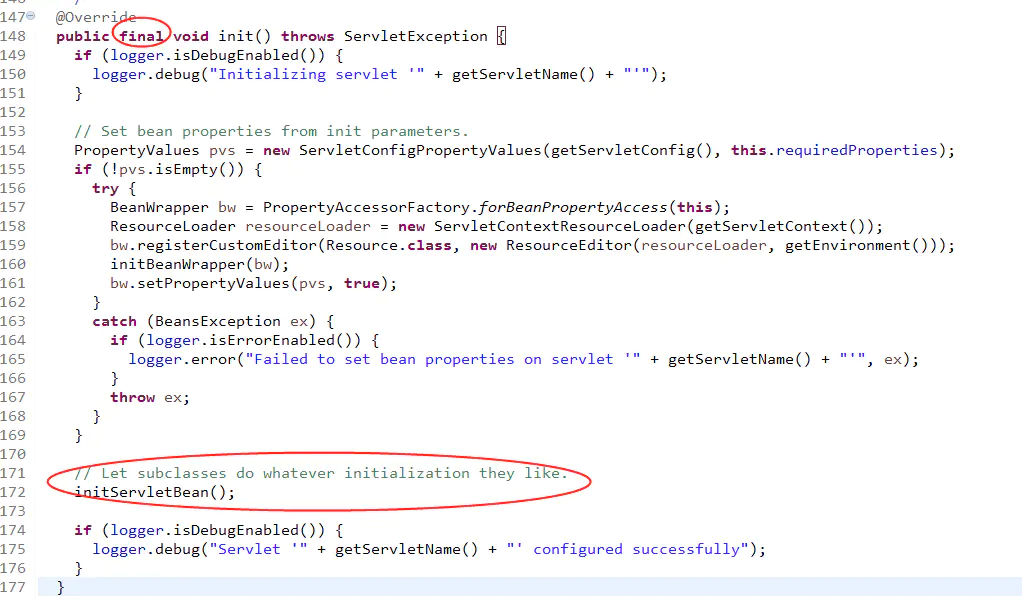

果不其然，HttpServletBean类中有一个init()方法，HttpServletBean是一个抽象类，init()方法如下：

可以看出方法采用final修饰，因为final修饰的方法是不能被子类继承的，也就是子类没有同样的init()方法了，这个init方法就是DispatcherServlet的初始化入口了。

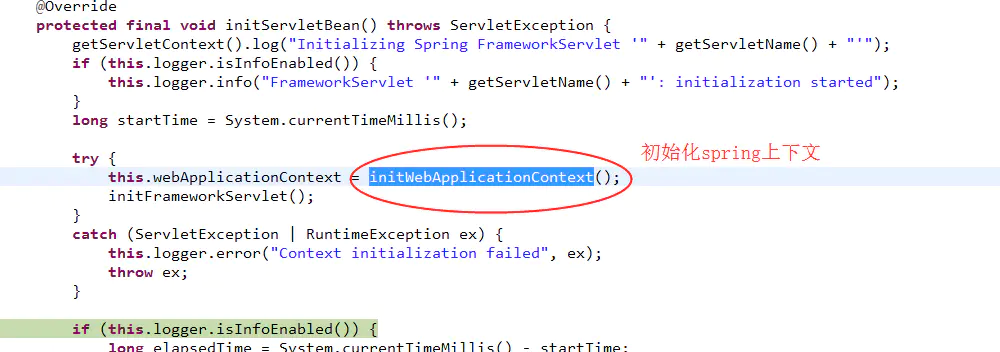

接着我们跟进FrameworkServlet的initServletBean()方法：

在方法中将会初始化不同于第一小节的web容器，请记住，这个新的spring web 容器是专门为dispactherServlet服务的，而且这个新容器是在第一小节根ROOT容器的基础上创建的，我们在<servlet>标签中配置的初始化参数被加入到新容器中去。

至此，DispatcherSevlet的初始化完成了，听着有点蒙蔽，但其实也是这样，上面的分析仅仅只围绕一个方法，它叫init()，所有的servlet初始化都将调用该方法。

总结:

dispactherServlet的初始化做了两件事情，第一件事情就是根据根web容器，也就是我们第一小节创建的XmlWebApplicationContext，然后创建一个专门为dispactherServlet服务的web容器，第二件事情就是将你在web.xml文件中对dispactherServlet进行的相关配置加载到新容器当中。

发现其实大致流程就差不多了。
